Ref. 2037-H221101 -MAX MÜLLER Umbau Steuerung SR 200
Kategorie: Schneidmaschinen
Stock No: 2037-H221101
Fabrikat: MAX MÜLLER
Baujahr: NEU
Lagerort: Ostdeutschland
Arbeitsbereich:
Zustand: gebraucht, Umbau

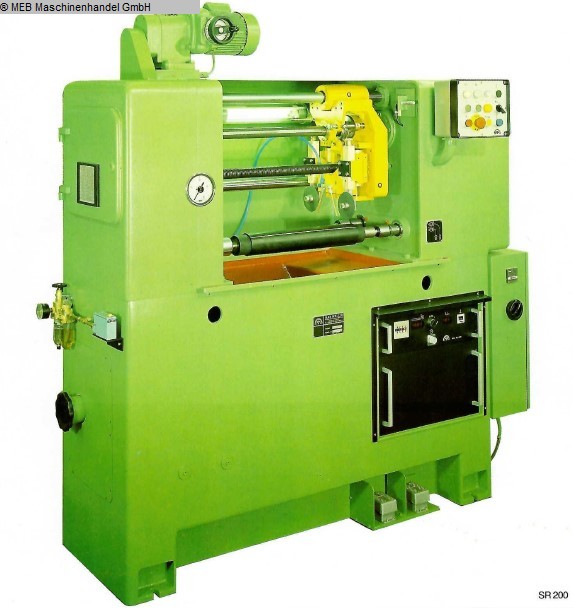

MAX MÜLLER SR 200 Steuerung
Spezifikation: Schlauch-RingSchneidmaschine
- gebraucht
zum Abstechen/Schneiden von
Ringen,
Umbau/Modernesierung MAX MÜLLER SR 200 mit
Kupplung/Bremse, auf
Technik der MAX MÜLLER SR 200 Century.
Modernisierung besteht aus:
- Steuerung Siemens S7 1500 mit Bedienpanel
Als Steuerung setzen wir eine Siemens S7-1500
mit Bedienpanel ein.
Die Siemens S7-1500 ist ein digitales
Komplettsystem, das vor allem für Einfache
Bearbeitungsaufgaben von Produktionmaschinen
geeignet ist.
- Komponenten:
Flachbedientafel mit TFT-Flachdisplay color
- Maschinensteuertafel wird erneuert
- Systemsoftware
Laden des Programms über das Betriebsnetzwerk
ETHERNET ist vorzusehen.
Ferndiagnose der Maschineneinrichtungen ist
vorzusehen.
Software wird nach Kundenwusch realisiert
- Antriebsgeräte
SINAMICS Antriebsgeräte wie z.B. Drosseln,
Filter, Reglungskarten, Leistungsteile,
Einspeisung etc .
Komponenten:
- Filterpaket mit Drossel und Netzfilter,
E/R Modul, Leistungsteile in verschieden
Stromstärken, Regelungeinschübe mit digitaler
Sollwertschnittstelle, High Standard.
- E-Plan-Erstellung
- Erstellung eines neuen Elektroplans Auslegung
nach neuesten VDE-Vorschriften, Erstellung mit
E-Plan P8
- Schaltschrank neu
- Ein neuer Schaltschrank wird hergestellt,
Aufbau nach Vorgaben und aktuellen VDE-
Voschriften
- Schrankkühlgeräte mit entsprechender Leistung
und Auslegung wie z.B. Rittal Klimagerät
- Einzeladerbeschriftung
- Neue Messsysteme
- Die Messsysteme für Vorschub und Einstich
werden erneuert
- Neue Achsmotoren
Austausch der Achsmotoren für Vorschub und
Einstich gegen neue Servomotoren
- Bedienpult
- Die Maschine wird mit einem neuem Bedienfeld
ausgestattet
- Verkabelung der Maschine
- Die Maschine wird komplett neu verdrahtet.
Die notwendigen Kabelschleppssind im
Lieferumfang enthalten.
- Alle Endschalter und Beros werden an der
Maschine erneuert. Als Systemkabel setzen
wir Kabel ein, welche für den Einsatz in
Schleppketten und Bearbeitungsmaschinen
bestens geeignet sind.
- Programmierung
- Aufbau der kompl. Programmstruktur
- Erstellung und Programmierung der PLC
- Abstimmung und Einstellung der Regler
Einheiten
- Dokumentation und Übergabe der Software
- Anlieferung, Transport und Schulung
- Die Maschine wird in unserem Werk angeliefert,
Transportkosten werden kundenseitig getragen
- Die Einweisung und Schulung erfolgt mit der
Vorabnahme bei uns im Umbau-Werk.
- Eine Überholung der Mechanik, kann nach
Begutachtung als Option nach Aufwand, angeboten
werden.
Technische Details:
Bilder:
Stock No: 2037-H221101
Fabrikat: MAX MÜLLER
Baujahr: NEU
Lagerort: Ostdeutschland
Arbeitsbereich:
Zustand: gebraucht, Umbau
MAX MÜLLER SR 200 Steuerung
Spezifikation: Schlauch-RingSchneidmaschine
- gebraucht
zum Abstechen/Schneiden von
Ringen,
Umbau/Modernesierung MAX MÜLLER SR 200 mit
Kupplung/Bremse, auf
Technik der MAX MÜLLER SR 200 Century.
Modernisierung besteht aus:
- Steuerung Siemens S7 1500 mit Bedienpanel
Als Steuerung setzen wir eine Siemens S7-1500
mit Bedienpanel ein.
Die Siemens S7-1500 ist ein digitales
Komplettsystem, das vor allem für Einfache
Bearbeitungsaufgaben von Produktionmaschinen
geeignet ist.
- Komponenten:
Flachbedientafel mit TFT-Flachdisplay color
- Maschinensteuertafel wird erneuert
- Systemsoftware
Laden des Programms über das Betriebsnetzwerk
ETHERNET ist vorzusehen.
Ferndiagnose der Maschineneinrichtungen ist
vorzusehen.
Software wird nach Kundenwusch realisiert
- Antriebsgeräte
SINAMICS Antriebsgeräte wie z.B. Drosseln,
Filter, Reglungskarten, Leistungsteile,
Einspeisung etc .
Komponenten:
- Filterpaket mit Drossel und Netzfilter,
E/R Modul, Leistungsteile in verschieden
Stromstärken, Regelungeinschübe mit digitaler
Sollwertschnittstelle, High Standard.
- E-Plan-Erstellung
- Erstellung eines neuen Elektroplans Auslegung
nach neuesten VDE-Vorschriften, Erstellung mit
E-Plan P8
- Schaltschrank neu
- Ein neuer Schaltschrank wird hergestellt,
Aufbau nach Vorgaben und aktuellen VDE-
Voschriften
- Schrankkühlgeräte mit entsprechender Leistung
und Auslegung wie z.B. Rittal Klimagerät
- Einzeladerbeschriftung
- Neue Messsysteme
- Die Messsysteme für Vorschub und Einstich
werden erneuert
- Neue Achsmotoren
Austausch der Achsmotoren für Vorschub und
Einstich gegen neue Servomotoren
- Bedienpult
- Die Maschine wird mit einem neuem Bedienfeld
ausgestattet
- Verkabelung der Maschine
- Die Maschine wird komplett neu verdrahtet.
Die notwendigen Kabelschleppssind im
Lieferumfang enthalten.
- Alle Endschalter und Beros werden an der
Maschine erneuert. Als Systemkabel setzen
wir Kabel ein, welche für den Einsatz in
Schleppketten und Bearbeitungsmaschinen
bestens geeignet sind.
- Programmierung
- Aufbau der kompl. Programmstruktur
- Erstellung und Programmierung der PLC
- Abstimmung und Einstellung der Regler
Einheiten
- Dokumentation und Übergabe der Software
- Anlieferung, Transport und Schulung
- Die Maschine wird in unserem Werk angeliefert,
Transportkosten werden kundenseitig getragen
- Die Einweisung und Schulung erfolgt mit der
Vorabnahme bei uns im Umbau-Werk.
- Eine Überholung der Mechanik, kann nach
Begutachtung als Option nach Aufwand, angeboten
werden.
Technische Details:
| Wert | Größe | Einheit |
|---|---|---|
| Querschnittsbreite: | -- | mm |
| Querschnittshöhe: | -- | mm |
| Schneidlänge: | -- | mm |
